NC伺服送料机的结构与原理

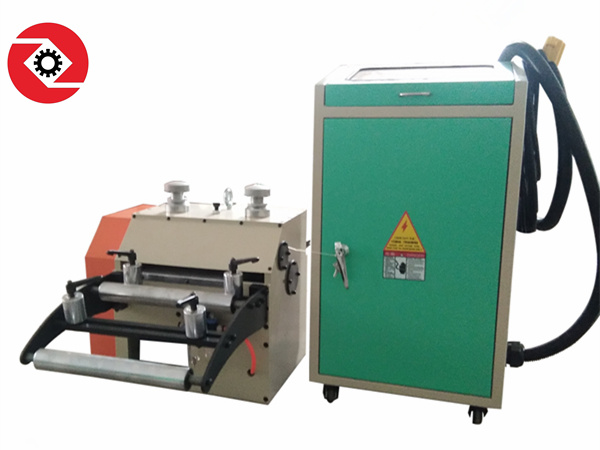

       NC伺服送料机，又名NC数控送料机，是冲压行业第三代送料机型，具有精度高、稳定性好、操作简便等优势，目前已逐步取代空气送料机、滚轮送料机的市场主流地位，是精密冲压加工首选的自动送料机机型。NC伺服送料机由机身与独立电控箱两大部分组成，其中机身包括伺服电机、小同步轮、大同步轮、下送料辊轮、下传动齿轮、上传动齿轮、上传动辊轮、小侧臂、主侧板、固定转轴、放松轴、放松支架、压料弹簧、压料手柄、进料托料架、出料托板等。NC伺服送料机独立电控箱内有PLC、伺服马达驱动器、触摸屏、继电器、断路器、交流接触器、独立手柄按钮组成。

        NC伺服送料机运行原理：伺服电机由PLC控制并驱动，伺服电机带动小同步轮转动，小同步轮通过同步带传动大同步轮，大同步轮通过同轴传动到下送料辊轮上，下送料辊轮传动下传动齿轮，下传动齿轮传动上传动齿轮，上传动齿轮与上传动辊轮组装并传动，上传动辊轮与小侧臂组装，放松轴穿过放松支架并与主侧板连接，压料弹簧、压料手柄压持在小侧臂上面，每送完一次料，压料手柄由安装在冲床上的下滑块上的打杆击打一次，带动放松支架放松一次，修正每步的送料误差。
